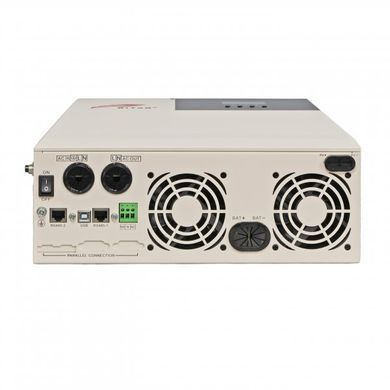

серия SM-это новый тип смешанного инверторного накопителя солнечной энергии, сочетающий в себе накопитель солнечной энергии, накопитель муниципального заряда и синусоидальный выход переменного тока. Он использует управление DSP и усовершенствованный алгоритм управления для достижения характеристик высокой скорости отклика, высокой надежности и высоких промышленных стандартов. Существует четыре режима заряда, а именно: только солнечная энергия, приоритет сетевого питания, приоритет солнечной энергии, сетевое питание и солнечная энергия, и два дополнительных режима выхода, а именно: инвертирование и сетевое питание, чтобы удовлетворить различные потребности применения.

руководство пользователя < / P> особенности

< li>полное цифровое управление двойным замкнутым кругом напряжения и тока и усовершенствованная технология ШИМ для вывода чистой синусоиды < / li> < li>Два режима выхода, то есть байпас сети и выход инвертора, могут обеспечить функцию бесперебойного питания
• четыре дополнительных режима заряда: только солнечная энергия, приоритет сети, приоритет солнечной энергии и смешанный заряд < / li> < li>усовершенствованная технология MPPT с эффективностью до 99.9%
• Широкий диапазон напряжения MPPT < / li> < li>с функцией активации литиевой батареи с помощью солнечной энергии и питания от сети переменного тока, поддерживает подключение свинцово-кислотного аккумулятора и литиевой батареи LCD-экран и 3 светодиодных индикатора динамически отображают данные системы и состояние работы кулисный переключатель вкл./ Выкл. может контролировать выход переменного тока
• благодаря функции режима энергосбережения уменьшаются потери холостого хода
• интеллектуальный вентилятор с регулируемой скоростью применяется для эффективного отвода тепла и продления срока службы системы
• обладает несколькими функциями защиты и всесторонней защитой на 360°
• имеет полную защиту от короткого замыкания, защиту от перенапряжения и пониженного напряжения, защиту от перегрузки, защиту от обратного заполнения и т.д.
• имеет функцию смешанной нагрузки: когда аккумулятор не подключен, фотоэлектрическая и коммерческая энергия могут одновременно подавать питание на нагрузку (если нет батареи, коммерческая энергия должна быть подключена). Когда батарея заполнена, она также может перейти в режим смешанной нагрузки, что позволяет полностью использовать фотоэлектрическую энергию Характеристики режим переменного тока номинальное входное напряжение: 220/230 В переменного тока диапазон входного напряжения: (170 в ~ 280 в) ±2%, (90 в - 280 в) ±2%
• Частота: 50 Гц / 60 Гц (автоматическое определение)
• частотный диапазон: 47 ±0.3 Гц ~ 55 ±0.3 Гц (50 Гц), 57 ±0.3 Гц ~ 65 ±0.3 Гц (60 Гц)
• защита от перегрузки/короткого замыкания: защитный выключатель
• эффективность: >95%
• время преобразования (байпас и инвертирование): 10 мс (типичное значение)
• защита от обратного потока переменного тока: да
• максимальный ток перегрузки байпаса: 40 а

режим инвертирования

• форма кривой выходного напряжения: чистая синусоида
• номинальная выходная мощность (ВА): 5000
• номинальная выходная мощность (Вт): 5000
• коэффициент мощности: 1
• Номинальная мощность: 230 В переменного тока (200/208/220/240 В переменного тока настраивается)
• погрешность выходного напряжения: ±5%
• диапазон выходных частот (Гц): 50 Гц ±0.3 Гц, 60 Гц ±0.3 Гц
• эффективность: 90%
• защита от перегрузки:
  • (102%<,нагрузка<,125%) ±10%: сообщение об ошибке и выключение выхода через 5 минут
  • (125%<,нагрузка<,150%) ±10%: сообщение об ошибке и выключение выхода через 10 секунд
  • нагрузка>150% ±10%: сообщение об ошибке и выключение выхода через 5 секунд < /li> < / ul> пиковая мощность: 10000 ВА
  • мощность двигателя под нагрузкой: 4hp
  • защита от короткого замыкания на выходе: защитный выключатель
  • технические характеристики байпасного выключателя: 40 а
  • номинальное входное напряжение аккумулятора: 48 В (минимальное пусковое напряжение 44 в)
  • диапазон напряжения аккумулятора: 40.0 в ~ 60 В постоянного тока ±0.6 в (сигнализация о пониженном напряжении/выключение напряжения / сигнализация о повышенном напряжении / восстановление напряжения ... Режим энергосбережения: нагрузка ≤50 Вт
  зарядка переменного тока
  • Тип аккумулятора: свинцово-кислотный или литиевый
  • максимальный ток заряда: 104.1 а
  • погрешность тока заряда: ±5 а постоянного тока
  • диапазон напряжения заряда: 40-60 В постоянного тока
  • короткое замыкание: выключатель и предохранитель
  • защита от перезаряда: отключение заряда через 1 минуту после сигнала тревоги
  солнечная зарядка
  • максимальное напряжение холостого хода фотоэлемента: 500 В постоянного тока
  • ток короткого замыкания на входе фотоэлектрического модуля (ISC): 30 а
  • Диапазон рабочих напряжений фотоэлектрических преобразователей: 120-500 в постоянного тока
  • диапазон напряжений MPPT: 120-450 В постоянного тока
  • диапазон напряжения аккумулятора: 40-60 В постоянного тока
  • Максимальная входная мощность: 5500 Вт диапазон тока заряда солнечной энергии (регулируемый): 0-80 a защита от короткого замыкания заряда: предохранитель защита электропроводки: защита от обратного подключения
  характеристики аутентификации
  • Характеристики аутентификации: CE(IEC 62109-1)/FCC/SAA
  • класс аутентификации ЭМС: EN61000
  • Диапазон рабочих температур: от -10°C до 55°C
  • диапазон температур хранения: -25°C ~ 60°C
  • диапазон влажности: от 5% до 95% (трехслойная защита лакокрасочного покрытия)
  • шум: ≤60 дБ
  • рассеивание тепла: автоматическое охлаждение с регулируемой скоростью подачи воздуха
  • интерфейс коммуникации: USB/RS485 (WiFi/GPRS опционально) / сухое управление узлом
  • размеры: 426 мм х 322 мм х 126 мм Вес: 10.5 кг
  Тип упаковки: Картонная коробка Размер упаковки товара: 490х410х201 мм. вес товара в упаковке: 10.5 кг.
